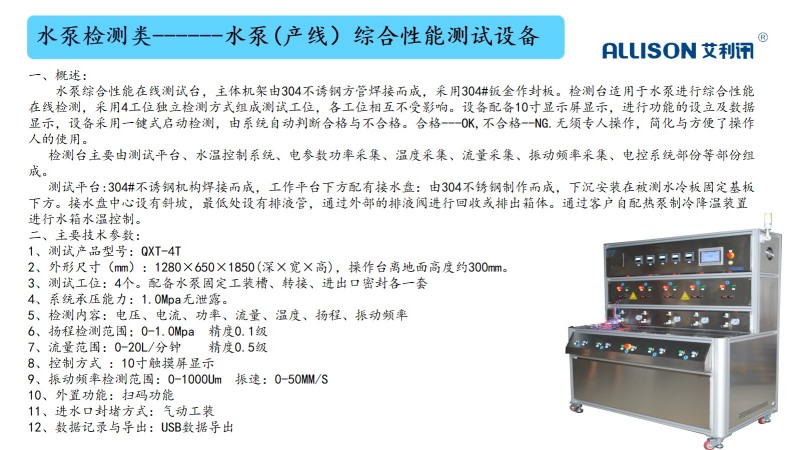

水泵綜合性能在線測試臺，主體機架由304不誘鋼方管焊接而成，采用304#鈑金作封板。檢測臺適用于水泵進行綜合性能在線檢測，采用4工位獨立檢測方式組成測試工位，各工位相互不受影響。設備配備10寸顯示屏顯示，進行功能的設立及數據顯示，設備采用一鍵式啟動檢測，由系統自動判斷合格與不合格。合格---OK,不合格--NG.無須專人操作，簡化與方便了操作人的使用。?
? ?檢測臺主要由測試平臺、水溫控制系統、電參數功率采集、溫度采集、流量采集、振動頻率采集、電控系統部份等部份組成。
? ?測試平臺:304#不誘鋼機構焊接而成，工作平臺下方配有接水盤：由304不銹鋼制作而成，下沉安裝在被測水冷板固定基板下方。接水盤中心設有斜坡，最低處設有排液管，通過外部的排液閥進行回收或排出箱體。通過客戶自配熱泵制冷降溫裝置進行水箱水溫控制。? ?
主要技術參數：
1、測試產品型號：QXT-4T
2、外形尺寸：1280×650×1850(深×寬×高)，操作臺離地面高度約300mm。
3、測試工位：4個。配備水泵固定工裝槽、轉接、進出口密封各一套
4、系統承壓能力：1.0Mpa無泄露。
5、檢測內容：電壓、電流、功率、流量、溫度、揚程、振動頻率
6、揚程檢測范圍；0-1.0Mpa? 精度0.1級?
7、流量范圍：0-20L/分鐘? ? 精度0.5級
8、控制方式 ：10寸觸摸屏顯示
9、振動頻率檢測范圍：0-1000Um? 振速：0-50MM/S
10、外置功能：掃碼功能
11、進水口封堵方式：氣動工裝
12、數據記錄與導出：USB數據導出
