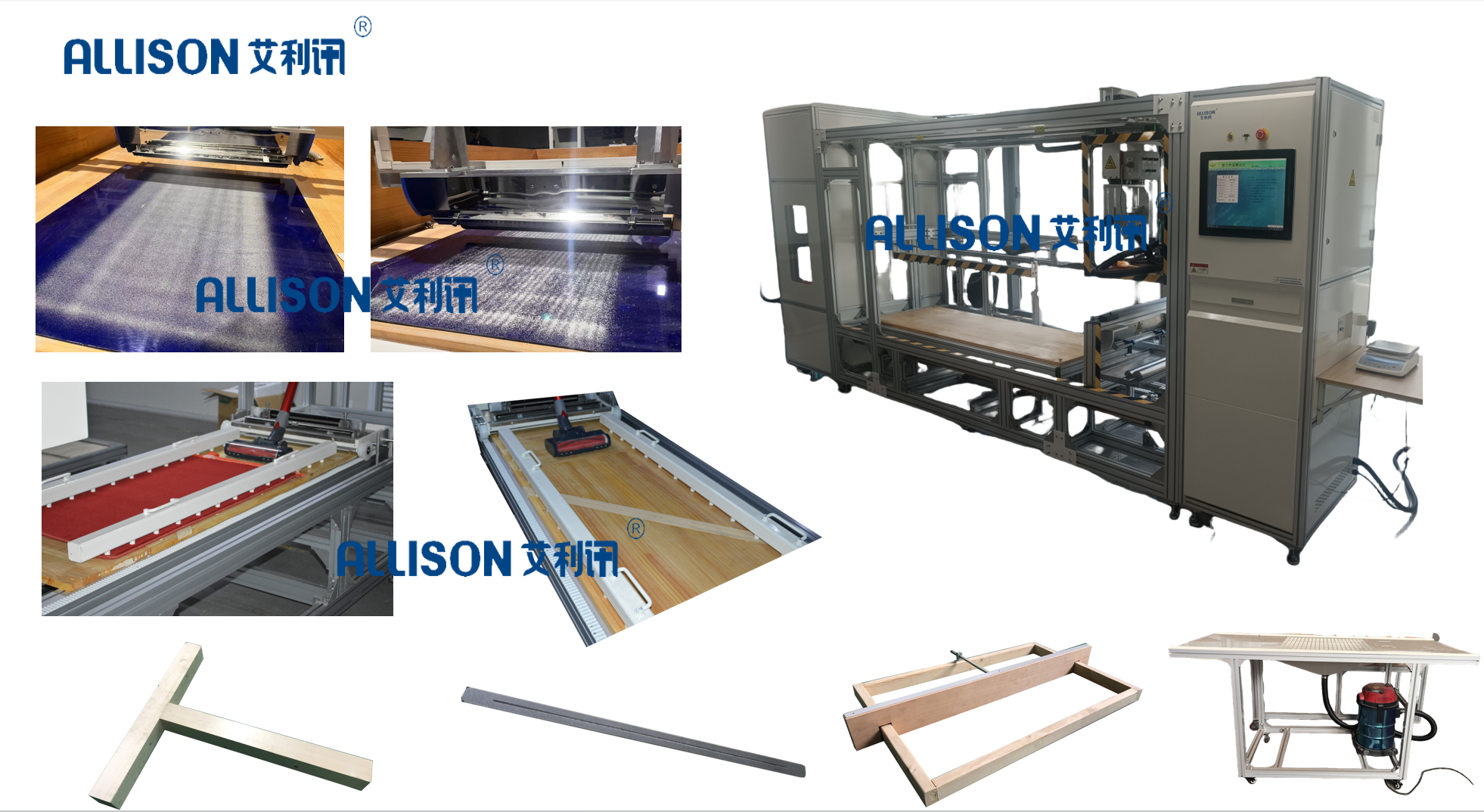

系統結構組成
本系統為一個模塊化集成測試平臺，主要由以下六大單元構成：
2.1 環境控制與測試艙單元
功能： 提供符合標準要求的穩定測試環境，確保測試結果的再現性與可比性。
結構組成：
保溫測試艙體： 內部有效尺寸不小于 (L) 3.0m × (W) 2.0m × (H) 2.2m。內壁為光滑、易清潔、低吸附性材質。
恒溫恒濕系統： 精密空調機組，確保艙內環境溫度控制在 23±2°C，相對濕度控制在 50±10%（符合IEC 62885-1第5.2條規定）。
空氣凈化與循環系統： 高效過濾器（HEPA）及低速循環風機，確保測試背景粉塵濃度不影響稱重精度。
照明系統： 均勻無影照明，滿足操作與觀測需求。
2.2 標準測試底板與運動控制單元
功能： 承載標準測試地板，并驅動吸塵器以規定路徑和速度進行自動化清潔。
結構組成：
標準測試地板組件：
絨面測試地毯： 符合標準附錄B.1要求，單位面積質量 750±50 g/m2，尺寸 ≥ 1.0m x 1.5m。
割絨測試地毯： 符合標準附錄B.2要求，絨高 5±0.5 mm，尺寸 ≥ 1.0m x 1.5m。
硬質測試地板： 光滑、無孔、不導電的層壓板或類似材料，尺寸 ≥ 1.0m x 1.5m。
二維自動行走機構：
線性模組： 高精度滾珠絲杠或同步帶模組，X/Y軸垂直布置。
吸塵器安裝平臺/夾具： 可牢固安裝待測吸塵器主機及吸頭，平臺具備高度微調功能，確保吸頭與測試面接觸壓力符合標準。
運動控制器： 可編程邏輯控制器（PLC）或工控機，內置標準測試程序（如“W”形或直線往復路徑）。
驅動電機： 伺服電機或步進電機，速度控制精度±1%，確保清潔速度為 0.5 ± 0.05 m/s（符合標準第7.4.3條）。
2.3 標準測試灰塵與散布單元
功能： 將標準測試灰塵以可重復、均勻的方式精確散布在指定測試區域內。
結構組成：標準測試灰塵： 符合IEC 62885-1附錄A規定的“測試灰塵A”（原亞利桑那試驗灰替代灰），包含石英砂、黑煙末、紡織棉絨等特定組分和粒度分布。需提供有效的成分與粒度分析報告。
自動灰塵散布裝置：
粉塵加料器： 精密定量給料裝置，粉塵投放量精度為 ±0.01g。
散布機構： 采用振動篩分、旋轉刷或壓縮空氣彌散技術，確?；覊m在測試區域（如1.0m x 0.2m的矩形區）內分布均勻（標準第7.4.2條）。
控制系統： 控制散布量、散布面積和散布時間。
2.4 精密稱重與數據采集單元
功能： 精確測量關鍵質量參數，是計算清潔率的直接依據。
結構組成：
高精度分析天平：量程： ≥ 2000g可讀性： 0.001g
防風罩： 必備，以消除氣流對稱重的影響。
集塵袋/塵盒稱重托盤： 專用定制托盤，用于稱量清潔前后集塵容器的質量。
數據采集與處理軟件： 運行于上位機，自動記錄天平數據，并計算除塵率。計算公式符合標準第7.5條：
除塵率 = (收集的灰塵質量 / 初始散布的灰塵質量) × 100%
2.5 輔助功能單元
功能： 支持測試流程，保證操作的規范性與便捷性。
結構組成：
灰塵預處理箱： 帶干燥劑的密閉箱體，用于測試前將標準灰塵在測試環境中靜置不少于24小時（標準第5.4條）。
清潔與預處理工具： 包括標準真空清潔器（用于測試地板預處理）、專用刷子、無絨布等。
設備校準套件： 包含標準砝碼（用于天平校準）、風速儀、溫濕度計等。
2.6 電氣控制與軟件單元
功能： 集成控制所有自動化單元，管理測試流程與數據。結構組成：主控柜： 集成PLC、電機驅動器、電源模塊等。人機界面： 工業觸摸屏，用于參數設置、手動控制和狀態監控。
測試管理軟件：提供測試流程向導（選擇地板類型、設定清潔次數、散布灰塵量等）。
控制行走機構、灰塵散布裝置協同工作。自動從天平采集重量數據。生成并存儲標準格式的測試報告，包含所有原始數據、計算過程、最終結果及環境條件。
3. 主要技術參數
測試環境溫度： 23±2°C； 濕度： 50±10% RH
IEC 62885-1 Clause 5.2
清潔速度0.5 ± 0.05 m/s
IEC 62885-1 Clause 7.4.3
灰塵散布精度±0.01g
關鍵指標，影響測試重復性
稱重分辨率0.001g
關鍵指標，滿足微小質量差測量
測試地板
絨面地毯、割絨地毯、硬地板，尺寸合規符合標準附錄B要求
控制方式
自動/手動可選
電源AC 220V ±10%， 50/60Hz， 總功率 < 5kW
氣源潔凈壓縮空氣，0.5-0.7 MPa (如散布裝置需要)
