快速接頭插拔測試設備,快速接頭流量測試臺,
1.2測試設備主體為鋁型材拼裝而成，主要由測試區域、上下模固定工裝、介質壓力供壓裝置、插拔驅動模組、控制系統等主要部份組成。
1.3 主體為不誘鋼外鈑金+鋁型材接接而成，測試區域配有防護門與相關開門停機保護裝置。內部設有LED燈光照明，方便測試人員實時對測試過程中的試驗觀察。

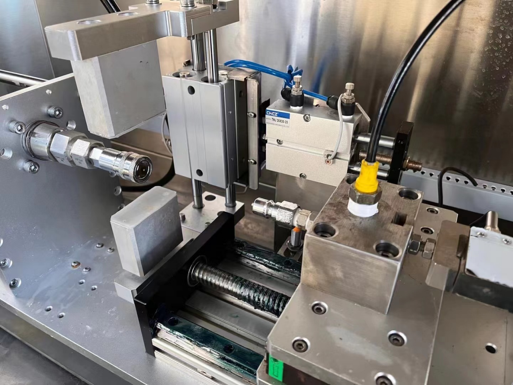

1.4 上下模固定夾具采用仿形固定治具對測試產品進行固定。上模為公插固定工裝，下模為母插固定工裝，通過伺服控制，實現公母端插入。下模方設有力值采集裝置與水平偏移裝置，可在測試過程中實時監控插拔力值與水平偏移插拔試驗。
1.5，采用PLC及7寸觸摸屏控制，運行穩定，維護簡單方便。觸摸屏人機對話界面，操作軟件設計簡單、操作方便；
在各項參數設置及各工位所有狀態信息顯示均在觸摸屏上完成；操作面板上顯示并記錄產品信息、測試時間、測試次數、測試時間、壓力值顯示、插拔力的顯示等參數。并可通過PLC自行判斷.測試臺設有故障報警、計數到報警、檢測數據自動保存、測試數據自動統計等功能，安全防護漏電保護、欠壓保護等安全裝置。相關檢測數據可通過USB進行數據導出。
